Sicherheit und Flexibilität im Einsatz
Das ARCUS-Niederspannungskofferset dient dem sicheren Erden und Kurzschließen von Kabelverteilern, Schaltleisten und Hausanschlusskästen – bei Bedarf auch auf der Niederspannungsseite von Transformatoren. Es gewährleistet die notwendige Arbeitserde und schützt damit zuverlässig das Montagepersonal bei Arbeiten im spannungsfreien Zustand.
Alle enthaltenen Komponenten greifen präzise ineinander – vom EuK-Seil bis zur passenden Klemme. So wird eine sichere und durchgängig funktionale Verbindung gewährleistet. Besonders hervorzuheben ist die vollisolierte Vorrichtung, die für maximale Berührungssicherheit sorgt und damit höchsten Sicherheitsstandards entspricht.
Das Set ist sowohl als Standardausführung mit fest definierten Inhalten erhältlich als auch individuell konfigurierbar. Auf Anfrage können zusätzliche Komponenten integriert oder einzelne Produkte an die jeweiligen Einsatzanforderungen angepasst werden – für maximale Flexibilität bei gleichbleibender Qualität.
ALLES AUS EINEM KOFFER
ARCUS-Erdungs- und Kurzschließvorrichtungen für die Niederspannung sind
ein durchdachtes Baukastensystem, das sich für jeden Einsatzzweck perfekt
zusammenstellen lässt.
Ihre Vorteile:
- Kostengünstige und individuelle Kundenlösung
- Leichte Umrüstung
- Unkomplizierte Wiederverwendung
Basis des Standardkoffersets sind zwei 3-polige Garnituren aus flexiblen, PVC-isolierten Kupferseilen mit voll- oder teilisolierten Anschlusskupplungen. Passend zu dieser Vorrichtung sind Anschlussteile für viele gängige Anwendungsfälle sowohl phasen- als auch erdseitig lieferbar.
Die Platzverhältnisse und Anschlussmöglichkeiten in Niederspannungsverteilungen, Kabelverteilerschränken oder Hausanschlusskästen sind vielfältig und können je nach Bauart sehr problematisch sein. Die Komponenten des Koffersets können optimal auf Ihre Anforderungen abgestimmt werden.
Unser Vertrieb berät Sie hierzu gerne, auch vor Ort.
ERDANSCHUSSKLEMMEN
MIT HANDGRIFF
Für einen sicheren, platzsparenden Anschluss an PEN-Schienen:
- Korrosionsbeständiger, verzinnter Klemmkopf aus Kupferlegierung
- Präzise Schraubspindel mit gehärteter Kegelspitze für langzeitstabile Verbindung
- Isolierter Klemmkopf und Handgriff für höchste Sicherheit
- Flexibler Handgriff – biegbar für einfache Montage in engen Schaltschränken
- Kompakte Bauform von ca. 20 mm Klemmkopfbreite

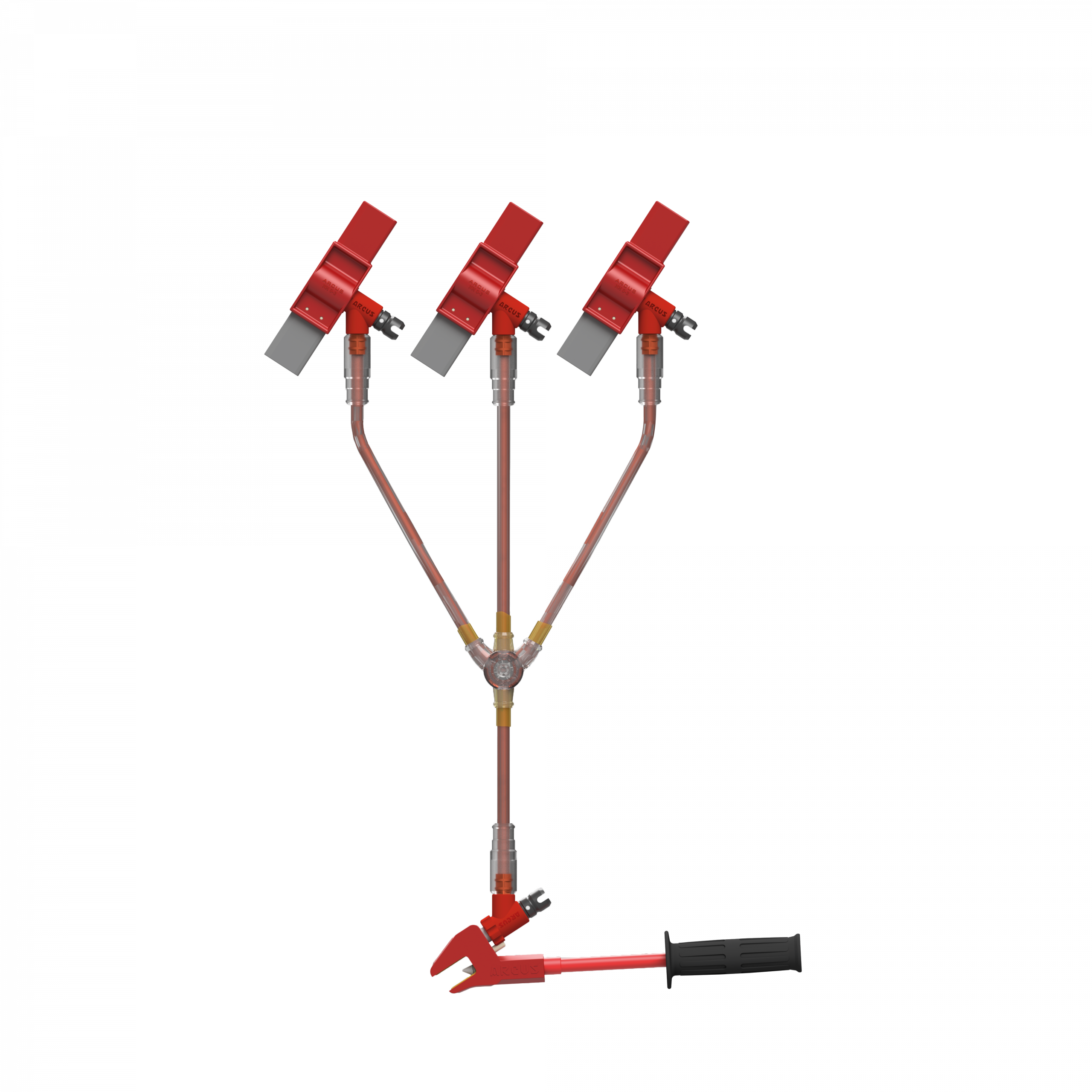

STECKMESSER ZUM EINSETZEN IN
SICHERUNGSUNTERTEILE
Für eine sichere Kontaktierung bei Erdungs- und Kurzschließvorgängen:
- Kontaktteile aus verzinnter Kupfer- oder Aluminiumlegierung für hohe Leitfähigkeit
- Isolierung aus schlagfestem, wärmebeständigem Polyamid für robuste Anwendung
- Anschluss über Gewinde, passend für voll- oder teilisolierte Erdungs- und Kurzschließvorrichtungen
- Komfortable Montage mit vollisoliertem Aufsteckgriff

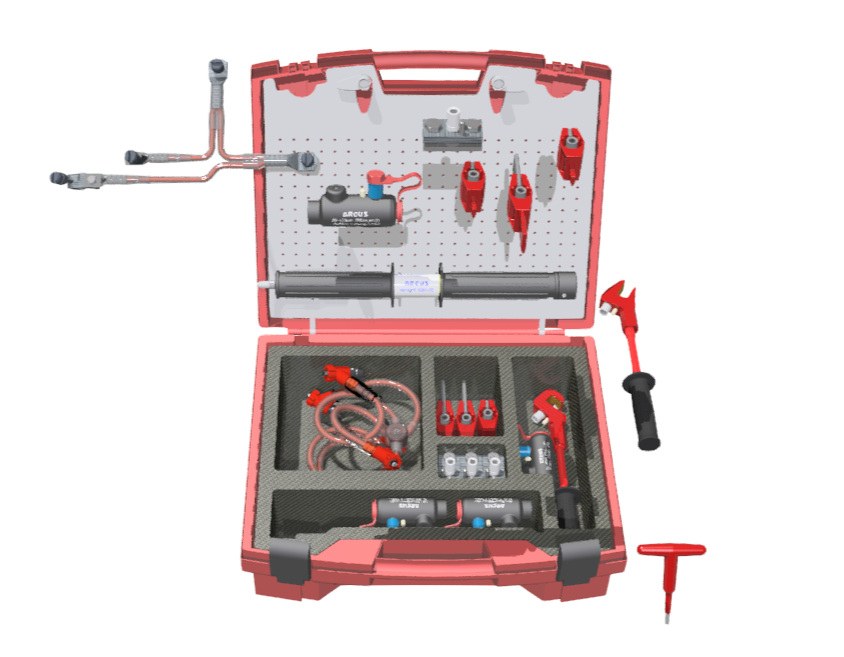

Inhalt des Standardkoffersets

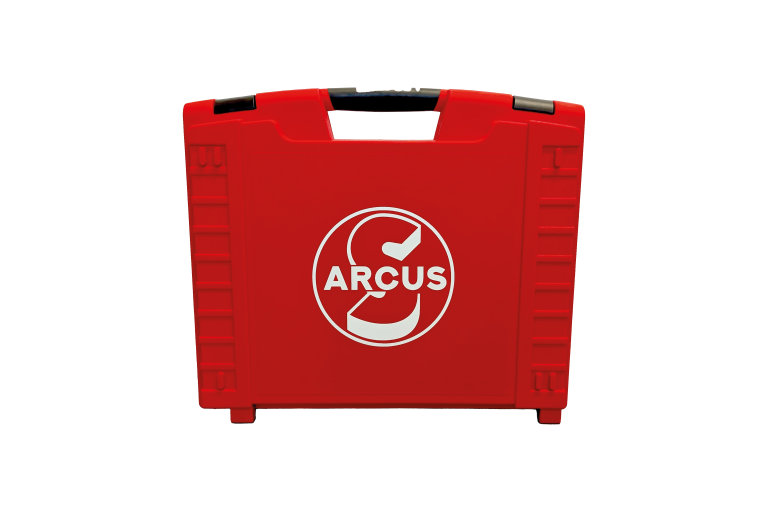

Transportkoffer
Abmessungen [BxTxH]: 500x420x175 mm
Material: Kunststoff PP
Farbe: rot
- 1 Fach im Deckel, 5 Fächer im Bodenmit stabilem Tragegriff
- 2 Spannverschlüsse
- Zwischenplatte
- Schaumstoffeinlagen
Artikelnummer: 615140

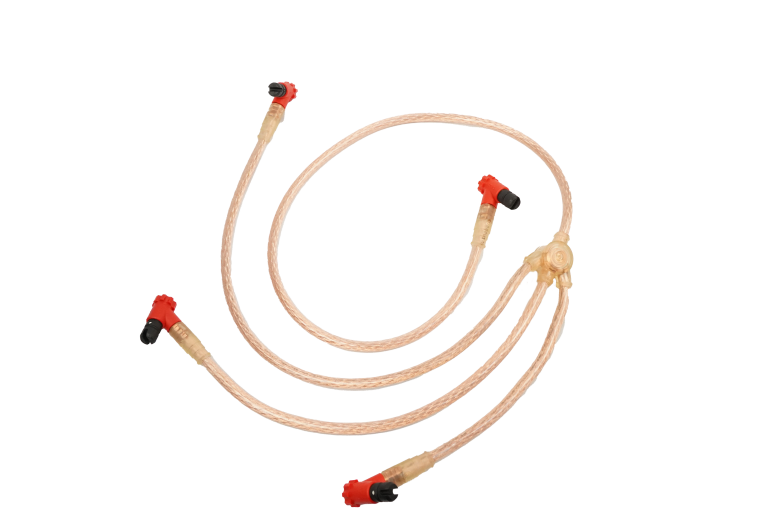

Vollisolierte Erdungs- und Kurzschließvorrichtung
Seilquerschnitte: 35 mm²
Seillängen: a: 320 mm, b: 520 mm, c: 720 mm, d: 1000 mm
Elektrische Kurzschlussfestigkeit:
Bemessungsstrom und -zeit (lr/tr): max. 10 kA / 0,5 s
Temperaturbereich: -25 °C bis +70 °C
Artikelnummer: 512257

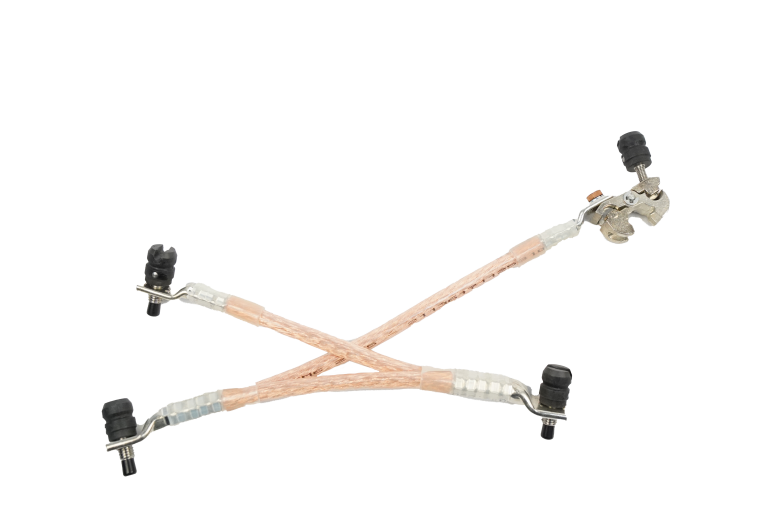

Teillisolierte Erdungs- und Kurzschließvorrichtung für Hausanschlusskästen
Seilquerschnitte: 25 mm²
Seillängen: a: 260 mm, b: 180 mm, c: 180 mm
Elektrische Kurzschlussfestigkeit:
Bemessungsstrom und -zeit (lr/tr): max. 7 kA/0,5s
Temperaturbereich: -25 °C bis +70 °C
Artikelnummer: 512258

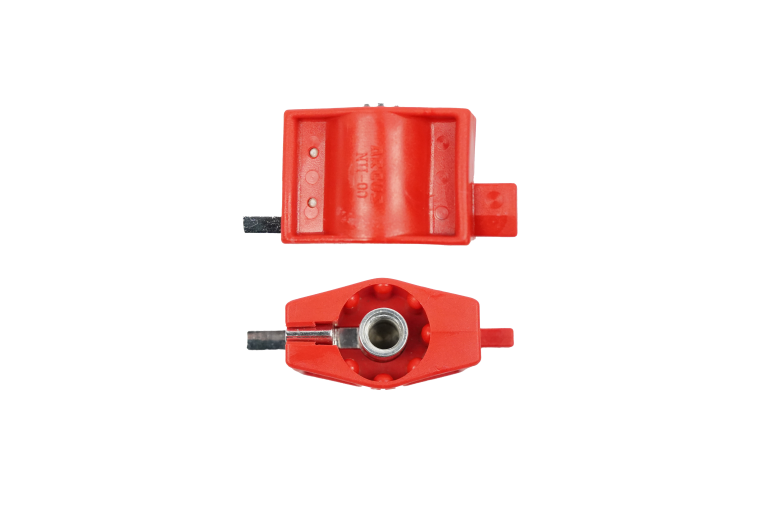

Steckmesser Größe NH 00
Kontaktteile: Aluminumlegierung (verzinnt)
Isolierung: Polyamid (wärmebeständig, schlagfest und stoßbelastbar)
Artikelnummer: 508141

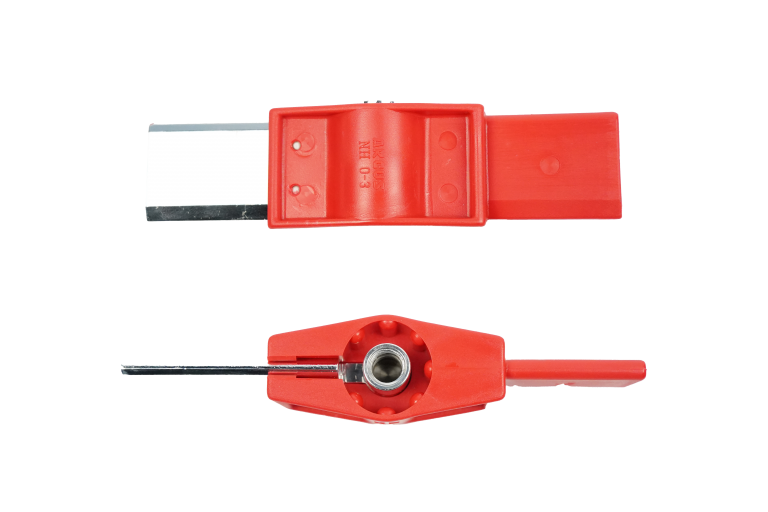

Steckmesser Größe NH 0-3
Kontaktteile: Aluminumlegierung (verzinnt)
Isolierung: Polyamid (wärmebeständig, schlagfest und stoßbelastbar)
Artikelnummer: 508142

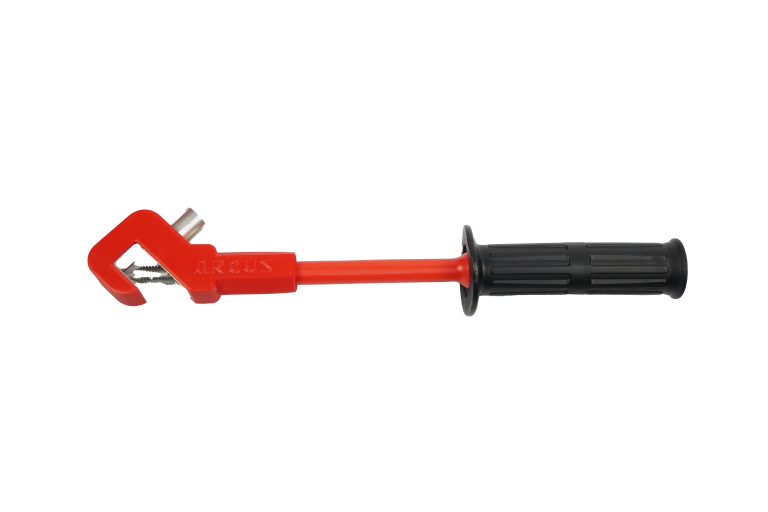

Isolierte Erdanschlussklemme mit flexiblem Handgriff (von untenaufsetzbar)
Für Flachschienen: 3-10 mm
Gesamtlänge: 290 mm
Klemmkopf: Kupferlegierung (verzinnt)
Handgriff: Schraubspindel mit gehärteter Kegelspitze.
Artikelnummer: 502064

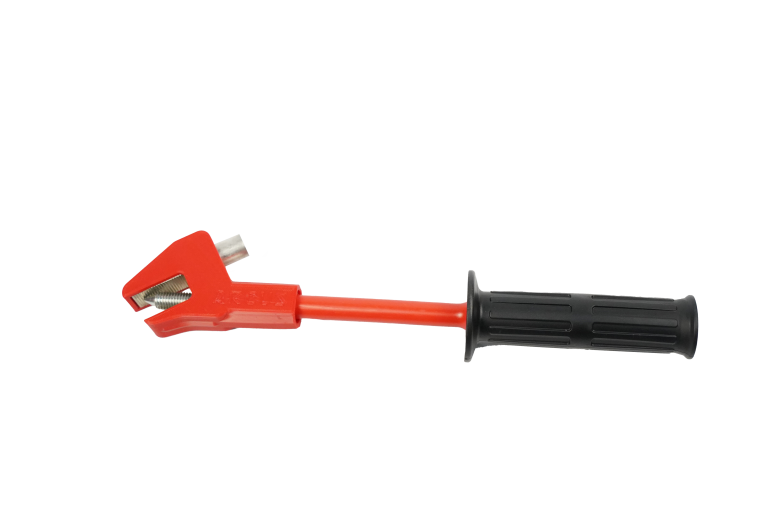

Isolierte Erdanschlussklemme mit flexiblem Handgriff (von oben aufsetzbar)
Für Flachschienen: 3-10 mm
Gesamtlänge: 310 mm
Klemmkopf: Kupferlegierung (verzinnt)
Handgriff: Schraubspindel mit gehärteter Kegelspitze.
Artikelnummer: 502065

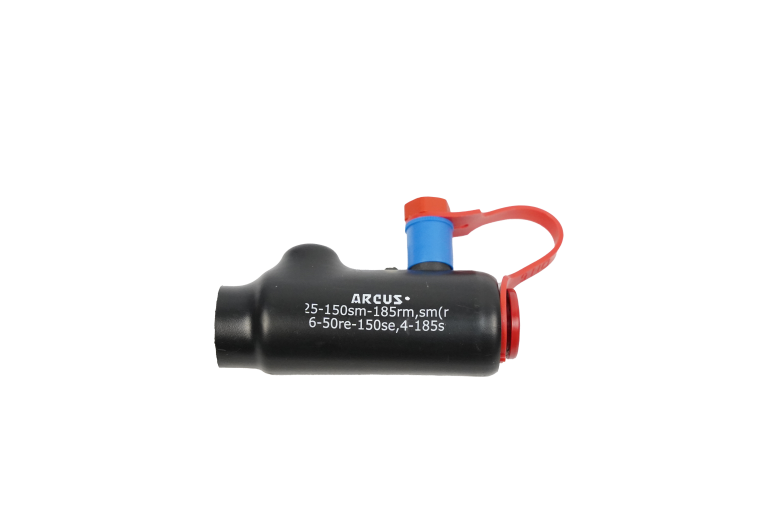

Isolierte Kabelendanschlusshülse
Verdrehsicherer Anschluss
Mit 1 Kontaktschraube SW6
Leiterquerschnitt (mm²):
25-150 SM-185 RM, SM(r)
16-50 RE-150 SE, 185 SE (90°)
Artikelnummer: 508147

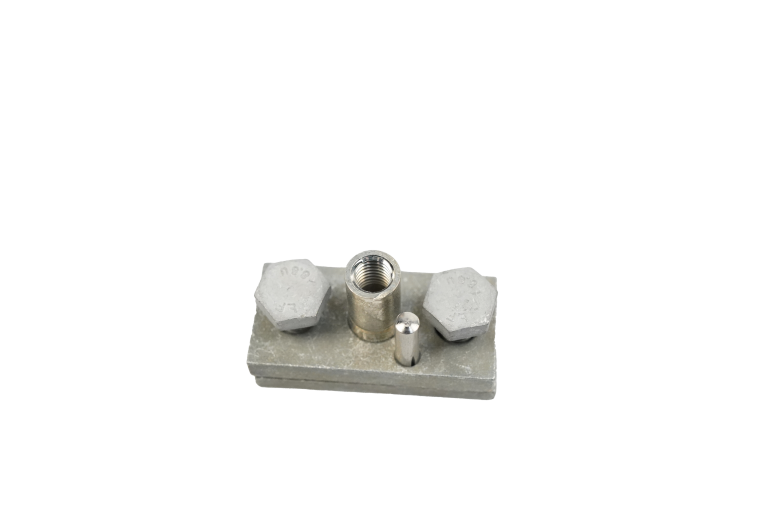

Erdungsbuchse, verzinnt
Befestigungslasche,
verdrehsicherer Anschluss,
2 Befestigungsschrauben SW17
Klemmbereich: Erdband 30×3 mm
Artikelnummer: 515228

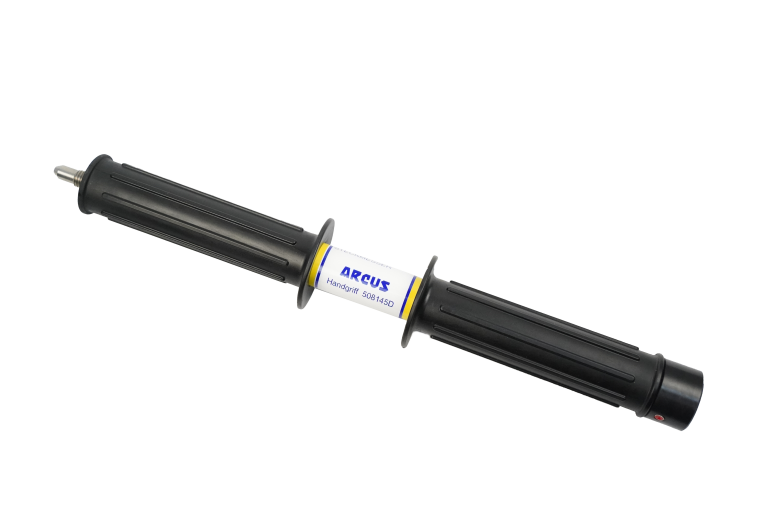

Isolierter Aufsteckgriff
Beidseitig verwendbarer Aufsteckgriff zum
sicheren Montieren und Demontieren von:
• Voll- und teilisolierten Erdungs- und Kurzschließvorichtungen,
• Phasen- und Erdanschließteilen.
Gesamtlänge: 355 mm
Artikelnummer: 508145

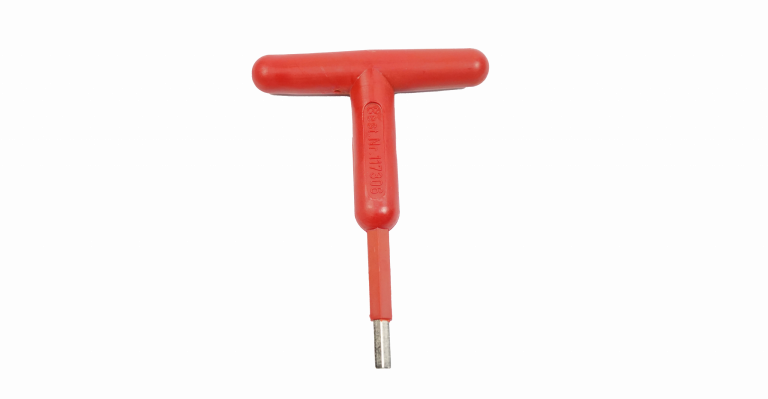

Isolierter T-Steckschlüssel für Kabelendanschüsshülse
Größe: SW 6
Artikelnummer: 620157
Zusatzartikel
Das Standardset enthält eine Auswahl an Basisprodukten für typische Anwendungen.
Folgend finden Sie ergänzende Produkte. Bei speziellen Anforderungen ist Ihnen unser Vertrieb gerne behilflich.
